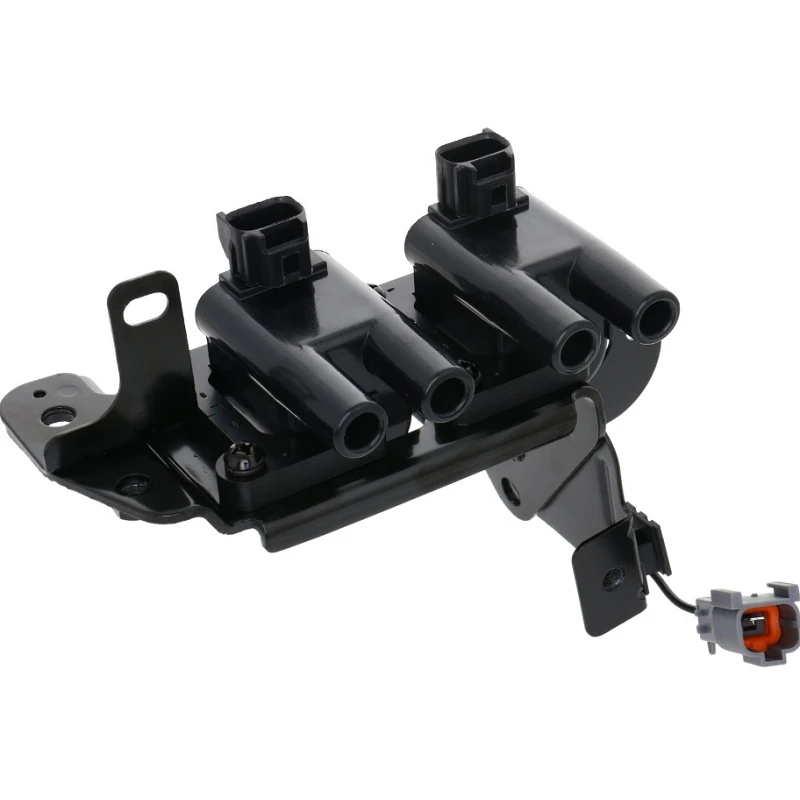

کویل جرقه زنی به عنوان جایگزین برتر پس از فروش مهندسی شده استOE:2730126600به عنوان ترانسفورماتور انرژی اولیه در موتورهای بنزینی خودرو عمل می کند. این به طور موثر منبع باتری 12 ولت خودرو را افزایش می دهد تا پالس ولتاژ بالا-الزم برای احتراق هوا-ترکیب سوخت درون محفظه احتراق ایجاد شود. این قطعه که مستقیماً بالای شمع های سرسیلندر قرار گرفته است، در کنار واحد کنترل موتور (ECU) عمل می کند تا احتراق بی عیب، شتاب نرم و حداکثر مصرف سوخت را تضمین کند. این سیم پیچ که به طور خاص برای پلتفرم های هیوندای و کیا طراحی شده است، قابلیت اطمینان{6} درجه کارخانه و نصب دقیق را برای نگهداری بدون درز ارائه می دهد.

مزایای اصلی

نصب مستقیم بی عیب و نقص

این سیم پیچ که برای انعکاس ابعاد و تلورانس های تجهیزات اصلی طراحی شده است، نصب و راه اندازی-و-را تضمین می کند. بدون نیاز به هیچ گونه تغییری، بدون نیاز به هیچ گونه تغییری، با دسته‌های سیم‌کشی موجود و براکت‌های نصب ادغام می‌شود و فرآیند جایگزینی ایمن و بدون خطا را تضمین می‌کند.

بهینه سازی نسل جرقه

ساخته شده با سیم‌پیچ‌های مسی درجه یک-و هسته مغناطیسی-با کارایی بالا، ولتاژ خروجی قوی بیش از 34000 ولت تولید می‌کند. این یک جرقه قابل اعتماد را در سناریوهای سخت تضمین می کند، مانند استارت های سرد یخ زده یا بالا رفتن از تپه های شیب دار، که به طور موثری تردید و آتش سوزی موتور را از بین می برد.

انعطاف پذیری شدید محیطی

بدنه خارجی از پلاستیک صنعتی{0}PBT ساخته شده است، که به طور خاص برای تحمل حرارت مداوم محفظه موتور تا 195 درجه ساخته شده است. در برابر تخریب شیمیایی ناشی از روغن و خنک کننده مقاومت می کند، در حالی که عایق سرامیکی با خلوص بالا{3} داخلی از ایجاد قوس الکتریکی جلوگیری می کند و یکپارچگی ساختار را در طول زمان تضمین می کند.

محافظ رطوبت و آوار پیشرفته

از طریق یک فرآیند تخصصی گلدان اپوکسی خلاء، مدار داخلی به طور کامل در برابر آب، گرد و غبار و گازهای خورنده مهر و موم شده و به سطح حفاظت IP6K9K دست می یابد. علاوه بر این، مکانیسم‌های یکپارچه حفاظت از ولتاژ از ECU حساس خودرو در برابر افزایش ولتاژ و ناهنجاری‌های الکتریکی محافظت می‌کنند.

تضمین کیفیت دقیق

تولید شده در تاسیسات دارای گواهی IATF16949-، هر واحد تحت آزمایش‌های تنش جامع، از جمله شوک حرارتی، استحکام دی الکتریک و بیش از 58000 چرخه عملیاتی قرار می‌گیرد. این اعتبار سنجی سازش ناپذیر نرخ 100٪ بدون نقص و طول عمر قابل اعتماد بیش از 115000 کیلومتر را تضمین می کند.

مشخصات فنی

پارامتر	جزئیات
مدل محصول	کویل احتراق OE: 2730126600
ابعاد	90.0 میلی‌متر x 67.8 میلی‌متر x 62.2 میلی‌متر
متقاطع-اعداد OE مرجع	27301-26600، 27366-26602، UF-424
برنامه	سیستم جرقه زنی موتور بنزینی خودرو
ولتاژ ورودی	12 ولت DC
ولتاژ خروجی نامی	بزرگتر یا مساوی 34000 ولت
محدوده دمای عملیاتی	-45 درجه تا +195 درجه
مصالح مسکن	پلاستیک PBT با مقاومت بالا-حرارت{{1}
سیستم عایق	کپسوله-سرامیک + رزین اپوکسی با خلوص بالا
پیکربندی نصب	تک پیچ-در نصب ثابت
کانکتور برق	کانکتور خودرو ضد آب 4PIN

ترکیب سازه

مجموعه هسته الکترومغناطیسی

قلب عملیاتی کویل دارای یک هسته فولادی سیلیکونی{0}با نفوذپذیری بالا است که توسط سیم پیچ‌های مسی اولیه و ثانویه با دقت{1} پوشش داده شده است. این پیکربندی شار مغناطیسی را برای ضرب سریع و کارآمد ولتاژ به حداکثر می‌رساند.

رابط ولتاژ پایین-

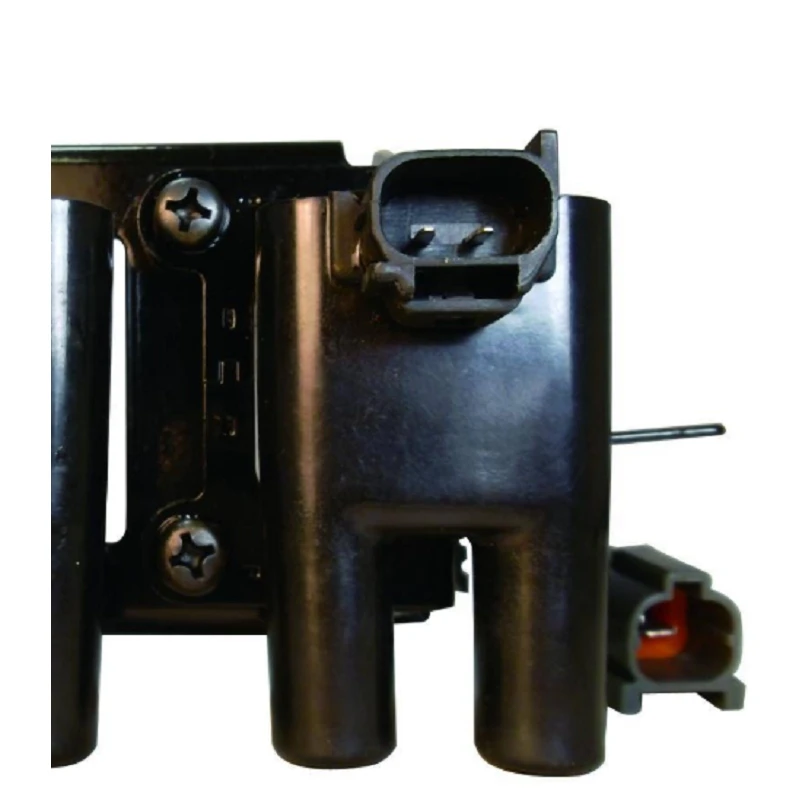

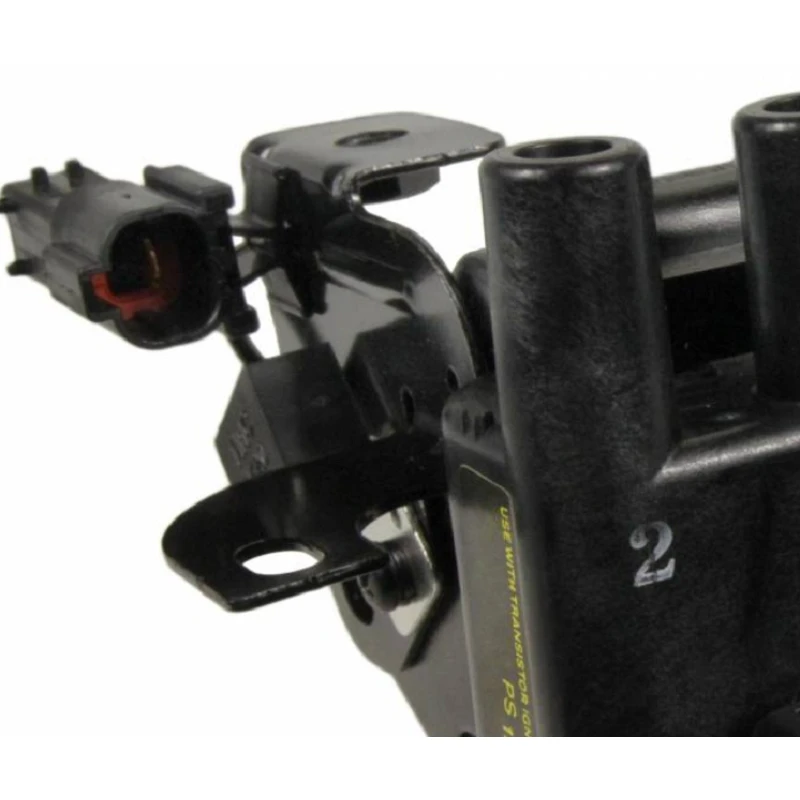

مجهز به یک-کانکتور ضد آب 4PIN جانبی که دارای پایانه‌های روکش طلایی-و زبانه‌های قفل ایمن است، اتصال الکتریکی بدون وقفه به دسته موتور را تضمین می‌کند و در برابر قطع شدن اتصال در اثر لرزش‌های شدید موتور مقاومت می‌کند.

ترمینال خروجی ولتاژ بالا-

برج سرامیکی نصب‌شده در بالا، که توسط یک چکمه سیلیکونی مقاوم در برابر حرارت{1} محافظت می‌شود، یک مسیر مستقیم و عایق به شمع ارائه می‌کند. خواص دی الکتریک برتر آن از تخلیه ولتاژ جلوگیری می کند و اطمینان حاصل می کند که جرقه دقیقاً به الکترود می رسد.

براکت نصب دقیق

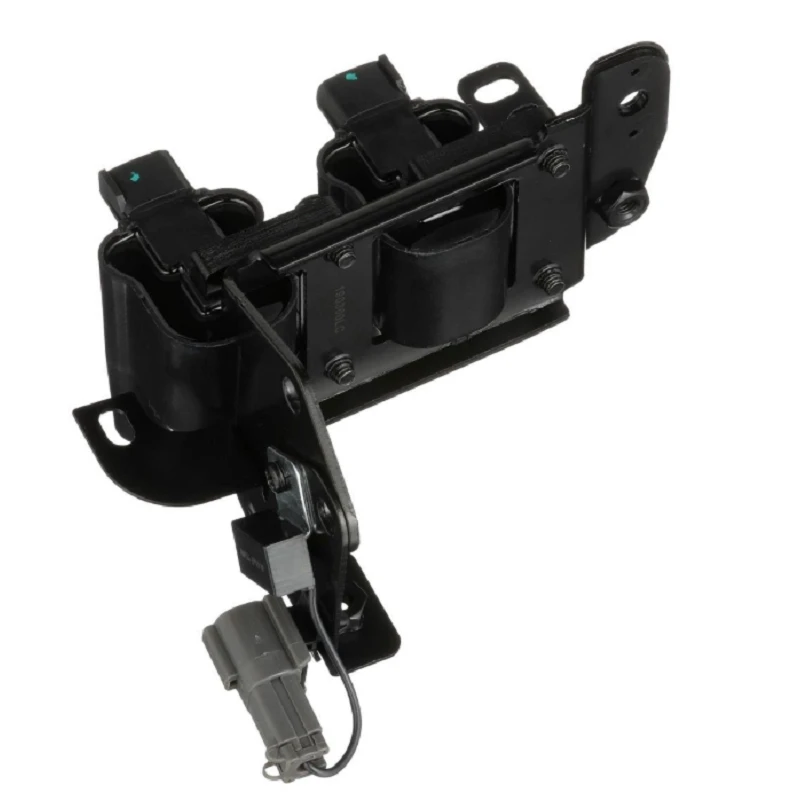

براکت یکپارچه فلزی-پلاستیکی CNC-برای هماهنگی کامل با سرسیلندر ساخته شده است. یک واشر لاستیکی ضد لرزش تخصصی ضربه های مکانیکی را جذب می کند و از سیم پیچ های داخلی ظریف در برابر خستگی ساختاری محافظت می کند.

محفظه مهر و موم شده هرمتیک: محفظه PBT یکپارچه، همراه با محفظه اپوکسی خلاء، مانعی غیر قابل نفوذ ایجاد می کند. این طراحی مجموعه الکترومغناطیسی را از مایعات خشن موتور و چرخه حرارتی شدید جدا می کند و عمر مفید را به شدت افزایش می دهد.

سازگاری با خودرو

هیوندای: اکسنت (2001-2005)، النترا (2001-2006)، تیبورون (2003-2008)

کیا: ریو (2001-2005)، اسپکترا (2000-2004)، سفیا (2000-2001)

دستورالعمل های نصب

آمادگی ایمنی:همیشه قبل از شروع نصب، ترمینال منفی باتری را جدا کنید. 3 تا 5 دقیقه صبر کنید تا بار الکتریکی باقیمانده در سیستم جرقه زنی از بین برود و از اتصال کوتاه یا آسیب به قطعات الکترونیکی حساس جلوگیری کنید.
اقدامات احتیاطی دما: مطمئن شوید که موتور قبل از دست زدن به دمای زیر 40 درجه خنک شده است. نصب کویل روی موتور داغ می تواند باعث سوختگی شود و ممکن است منجر به تغییر شکل حرارتی محفظه پلاستیکی یا مهر و موم های لاستیکی شود.
آماده سازی سطح:سطح نصب سرسیلندر و شمع را به خوبی تمیز کنید. هر گونه روغن، رسوبات کربن یا زباله را حذف کنید تا از آب بندی مناسب بین سیم پیچ و شمع اطمینان حاصل کنید و از نشت جرقه یا تماس ضعیف الکتریکی جلوگیری کنید.
نصب صحیح: سیم پیچ را به صورت عمودی با شمع و سوراخ نصب تراز کنید. محکم فشار دهید تا براکت نصب روی سر سیلندر قرار گیرد، سپس با پیچ نصب روی گشتاور مشخص شده 9.5-11.5 N·m محکم کنید تا از شل شدن در اثر لرزش موتور جلوگیری کنید.
ارسال-تأیید نصب:باتری را دوباره وصل کنید و موتور را روشن کنید. از نظر دور آرام، عدم احتراق ناقص و روشن نشدن چراغ های چک موتور را بررسی کنید. برای تایید عملکرد صحیح، یک تست درایو با سرعت های مختلف انجام دهید.
تنظیم توصیه جایگزین: اگر چندین سیلندر با مشکل احتراق مواجه هستند، همه سیم پیچ ها را به عنوان یک مجموعه جایگزین کنید. این کار عملکرد جرقه یکنواخت را در تمام سیلندرها تضمین می کند، از انتقال ناهموار برق جلوگیری می کند و عمر اجزای احتراق مرتبط را افزایش می دهد.

product-633-338

product-580-557

بسته بندی، ذخیره سازی و تدارکات

کویل احتراق OE:2730126600 به صورت جداگانه در کیسه‌های مهر و موم شده ضد استاتیک بسته‌بندی می‌شود که با فوم EPE در داخل کارتن‌های موجدار محکم برای جلوگیری از آسیب در حین حمل و نقل بسته‌بندی شده است. کارتن های بیرونی به وضوح با جزئیات محصول، وزن، و نمادهای جابجایی (ضد-ضد ضربه، رطوبت-مقاوم، شکننده) برای شناسایی و مدیریت آسان برچسب گذاری شده اند.

شرایط نگهداری:در بسته بندی اصلی در انباری تمیز، خشک و{0}}با تهویه خوب در دمای 5- تا 45 درجه با رطوبت نسبی کمتر یا مساوی 70 درصد نگهداری شود. از نور مستقیم خورشید، گرمای شدید، رطوبت، روغن و میدان های الکترومغناطیسی قوی محافظت کنید. ماندگاری در شرایط مناسب 36 ماه است.

دستورالعمل های رسیدگی:با احتیاط رفتار کنید از انداختن، له کردن یا اعمال نیروی بیش از حد خودداری کنید. کانکتور برق یا دکل ولتاژ بالا را نکشید، زیرا ممکن است به سیم‌کشی داخلی، عایق یا پایه‌های ترمینال آسیب برساند.

حمل و نقل:مناسب برای حمل و نقل جاده ای، دریایی یا هوایی. اطمینان حاصل کنید که بسته بندی دست نخورده باقی می ماند و از باران، برف، گرمای شدید و نور مستقیم خورشید در طول حمل و نقل محافظت می شود. کارتن ها را به درستی در وسیله نقلیه حمل کنید تا از آسیب دیدن دنده، برخورد یا انباشتگی جلوگیری کنید.
