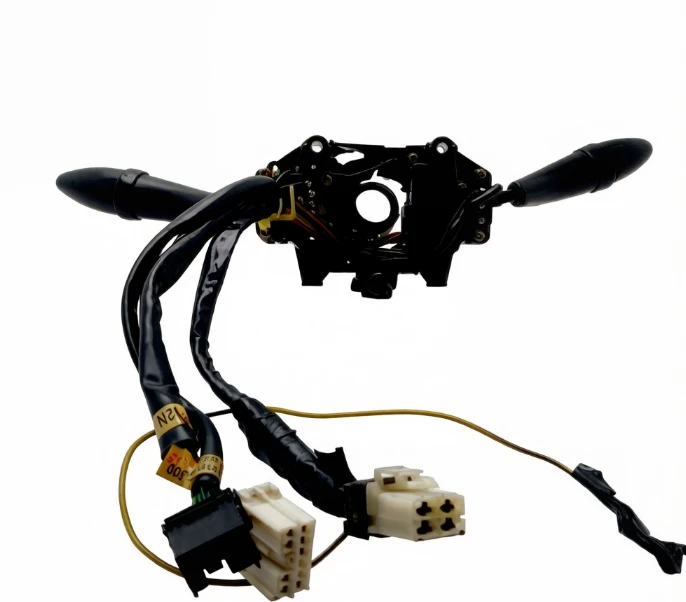

ترکیب سوئیچ ترکیبی 3493104420، یک رابط کنترل راننده حیاتی است که در ستون فرمان خودرو یکپارچه شده است. این عملکرد چندین عملکرد خودرو مانند چراغ های جلو، چراغ های راهنما، برف پاک کن ها/واشرها و کروز کنترل را در یک ماژول واحد ارگونومیک متمرکز می کند. این قطعه جایگزین مستقیم-مناسب،-با کیفیت بالا، کنترل یکپارچه خودرو، راحتی رانندگی و ایمنی را تضمین می‌کند.
ویژگی های کلیدی
تناسب OEM دقیق
قطعه 3493104420 که مطابق با مشخصات سخت‌گیرانه OE ساخته شده است، جایگزینی-و-می‌باشد که سازگاری و تراز کامل با بدنه ستون فرمان را بدون نیاز به تغییرات تضمین می‌کند.
01
ساخت و ساز بادوام
برای محفظه و اهرم‌ها از پلاستیک‌های مهندسی با استحکام بالا،{0}}مقاوم در برابر ضربه- استفاده می‌کند که مقاومت عالی در برابر سایش، قرار گرفتن در معرض اشعه ماوراء بنفش و نوسانات دما ارائه می‌کند. کنتاکت های فلزی برای رسانایی مطلوب و طول عمر طراحی شده اند.
02
عملکرد برق قابل اعتماد
دارای مدارهای داخلی قوی با اتصالات لحیم کاری و رابط های مهر و موم شده برای جلوگیری از نفوذ رطوبت، تضمین انتقال سیگنال پایدار و جلوگیری از خرابی های الکتریکی.
03
طراحی ارگونومیک و شهودی
ساقه‌های کنترلی برای دسترسی آسان طراحی شده‌اند و بازخورد لمسی واضحی را ارائه می‌دهند و به رانندگان این امکان را می‌دهند تا بدون اینکه نگاهی از جاده دور کنند، عملکردها را با اطمینان انجام دهند.
04
تضمین کیفیت دقیق
تحت استانداردهای دقیق کیفیت خودرو تولید شده است. هر واحد تحت آزمایش عملکرد و دوام جامع قرار می گیرد تا از عملکرد و قابلیت اطمینان 100٪ اطمینان حاصل شود.
05
مشخصات فنی
|
مورد |
مشخصات |
|
شماره OEM محصول |
3493104420 |
|
نوع محصول |
سوئیچ ترکیبی ستون فرمان |
|
توابع اولیه |
کنترل چراغ جلو (نور پایین/بالا، چراغ های مه شکن جلو/عقب)، چراغ های راهنما، کنترل برف پاک کن و واشر جلو، کروز کنترل (تنظیم/ازسرگیری/لغو) |
|
ولتاژ عملیاتی |
12 ولت DC |
|
نوع اتصال دهنده |
اتصالات برقی چند{0}}پین، خودرو- |
|
مصالح مسکن |
پلاستیک مهندسی مقاوم در برابر ضربه بالا-مقاوم در برابر اشعه ماوراء بنفش{{1} |
ترکیب سازه و نمودار
ساقه های کنترل اصلی
دو پایه چند منظوره اولیه (معمولاً برای چراغ‌ها/راهنماها، سمت راست برای برف پاک کن‌ها/کروز کنترل) با سوئیچ‌های چرخشی و عملکردهای فشار/کشش.
01
سوییچ مسکن
محفظه بادوام که مدار داخلی را در بر می گیرد و یک رابط نصب ایمن و دقیق به ستون فرمان ارائه می کند.
02
کانکتورهای الکتریکی
کانکتورهای مهر و موم شده و رنگی-چند پین-که مستقیماً به دسته سیم اصلی خودرو وصل می شوند.
03
مکانیزم داخلی
شامل یک سری بردهای تماس قابل اعتماد، میکرو-سوئیچ‌ها و دوربین‌هایی است که حرکات اهرم راننده را به دستورات الکتریکی دقیق تبدیل می‌کند.
04
براکت و سخت افزار نصب
شامل گیره‌های یکپارچه، راهنماهای تراز، و سوراخ‌های پیچ برای نصب ایمن و بدون جغجغه{0}}رایگان است.
05
برنامه های کاربردی خودرو سازگار
مرسدس-بنز:-کلاس (W205، 2014-2021)، کلاس E (W213، 2016-2023)، GLC (X253، 2015-2022)
نکات نصب و استفاده
اول ایمنی:قبل از شروع هر کاری، ترمینال منفی باتری خودرو را جدا کرده و حداقل 3 دقیقه صبر کنید تا برق باقیمانده در خازن های سیستم تخلیه شود.
حذف:برای دسترسی به کلید ترکیبی قدیمی، روکش‌های ستون فرمان و قطعات تزئینی را با احتیاط جدا کنید. به مسیربندی دسته سیم توجه کنید. زبانه های قفل را فشار دهید تا همه کانکتورهای الکتریکی از سوئیچ جدا شوند.
نصب و راه اندازی:کلید ترکیبی جدید (3493104420) را دقیقاً در موقعیت نصب آن بر روی ستون فرمان تراز کنید. اطمینان حاصل کنید که همه گیره های نصب کاملاً درگیر شده اند و هر پیچی با گشتاور مشخص شده سفت شده است. همه کانکتورهای الکتریکی را مجدداً وصل کنید تا صدای کلیک محکم شنیده شود.
تست عملکرد:باتری را دوباره وصل کنید. قبل از مونتاژ مجدد تمام پانل های تریم، یک تست عملکرد جامع انجام دهید.
بررسی عملکرد:چراغ های جلو (نور پایین/بالا، چراغ های مه شکن جلو/عقب)، چراغ های راهنما (چپ/راست)، چراغ های هشدار خطر، برف پاک کن های جلو (همه سرعت ها، حالت متناوب، واشر)، و عملکردهای کروز کنترل. مطمئن شوید که هیچ چراغ هشدار دهنده (مخصوصاً چراغ های کیسه هوا یا SRS) روی دسته ابزار روشن نمی ماند.
بسته بندی، ذخیره سازی، جابجایی و حمل و نقل
سوئیچ ترکیبی 3493104420 به صورت جداگانه در یک کیسه ضد الکتریسیته ساکن بسته بندی شده است که در داخل یک کارتن مقوایی مناسب- قرار داده شده است. محصول باید در بسته بندی اصلی خود در محیطی تمیز، خشک و معتدل نگهداری شود. از قرار گرفتن در معرض نور مستقیم خورشید، رطوبت بیش از حد، گرد و غبار یا میدان های الکترومغناطیسی قوی خودداری کنید. برای جلوگیری از له شدن بسته ها را خیلی بالا نچینید. در حین جابجایی و حمل و نقل، از افتادن، ضربه های شدید یا فشرده شدن خودداری کنید. محصول را در برابر باران و نور مستقیم خورشید محافظت کنید.
